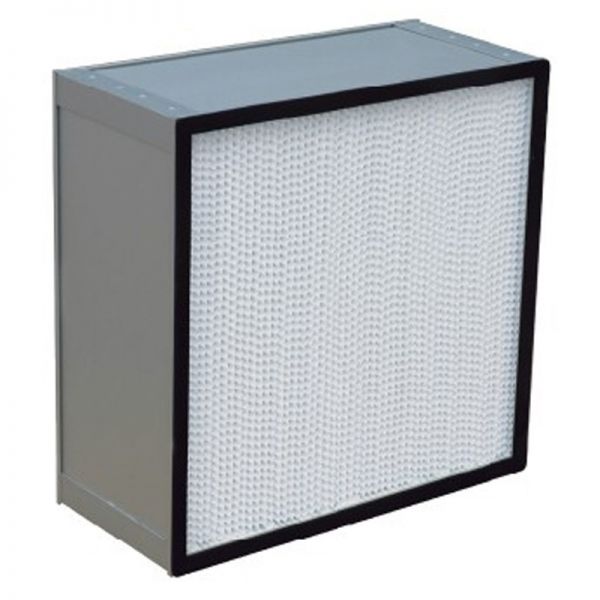

高效空氣過濾器試驗方法－GB 13554-2008 ?高效空氣過濾器?
6.1 高效空氣過濾器外觀質量
用目測檢查。
6.2 尺寸偏差
6.2.1 長度用游標卡尺檢查，其分度值不大于 0.1mm。
6.2.2 平面度用平板和塞尺檢查，平板精度為 3 級，塞尺厚度范圍為 0.02mm～0.5mm。
6.2.3 垂直度用角度規檢查，其分度值不大于 0.5′。
6.3 高效空氣過濾器檢漏
6.3.1 檢漏方法的選擇
可用計數掃描法、光度計掃描法、煙縷目測法對高效過濾器進行檢漏。計數掃描法適用于各類過濾器。光度計掃描法、煙縷目測法僅適用于高效過濾器的檢漏。
6.3.2 計數掃描法
計數掃描法的試驗裝置及試驗過程詳見附錄 A。
計數掃描法的塵源采用液態或固態氣溶膠。例如：DEHS、DOP、聚苯乙烯小球、大氣塵等。
可對被試過濾器的局部透過率進行試驗，通過衡量其是否超過所允許的限值來判斷過濾器是否存在局部滲漏缺陷。也可使粒子計數器對高效及超高效過濾器進行定性?huà)呙铏z漏。掃描過程中，光學粒子計數器計數顯示任一點在所觀察的粒徑檔（高效過濾器為≧0.5μm；超高效過濾器為≧0.1μm）出現“非零”讀數（超過3 粒/采樣周期），即說明此處為漏點。當大氣塵濃度足夠大時（對于高效過濾器，上游≧0.5μm 的氣溶膠濃度須大于等于 3×104粒/采樣周期；對于超高效過濾器，上游≧0.1μm 的氣溶膠濃度須大于等于 3×106粒/采樣周期。）,可選擇大氣塵作為定性?huà)呙铏z漏試驗的測試氣溶膠。檢漏試驗應在過濾器額定風量下進行，采樣口與過濾器端面應保持 1cm～5cm 的距離。當檢漏采樣流率大于 2.83L/min 時， 掃描速度不應超過 8cm/s； 當檢漏采樣流率小于等于 2.83L/min 時， 掃描速度不應超過 2cm/s。對整個過濾器被檢面掃描。
6.3.3 煙縷目測法
通過煙縷試驗，可用目測觀察高效過濾器有無滲漏。
12
將過濾器水平放在風口上， 四周密封， 用噴霧器發生氣溶膠， 使氣溶膠粒子質量平均直徑為 0.3μm ～1.0μm,質量濃度宜為 1.5g/m3。使含氣溶膠的氣流以約 1.3m/s 的速度向上流過被試過濾器。用燈光垂直照射過濾器出風面，過濾器四周及觀察背景應是黑暗的，注意屏蔽掉過濾器周?chē)母蓴_氣流。觀察出風面，若出現煙縷說明有滲漏，看不到煙縷說明無滲漏。
6.3.4 光度計掃描法
使用光度計掃描法，其試驗裝置及試驗過程詳見附錄 B。
b. 對每只過濾器，修補總面積不應大于過濾器濾芯面積的 1%，對于單點修補，修補面積不應大于 13cm2；
在修補完成，并且經足夠時間供修補用密封膠充分固化后，應對滲漏處及臨近區域再次進行掃描檢漏試
驗。
6.4 效率
在效率試驗前，C、D、E、F 類過濾器必須先在過濾器的 2 倍額定風量下進行空抽，空抽時間為 30min?？粘榈倪M(jìn)風必須過濾，其過濾器對 1μm 粒子的過濾效率大于等于 70％。
6.4.1  高效過濾器按 GB6165 規定的方法測定額定風量下的效率。
6.4.2 超高效過濾器按 GB 6165 規定的方法，用固體或液體單分散氣溶膠或多分散氣溶膠為塵源；用凝結核計數器（CNC）或光學粒子計數器(OPC)測定過濾器額定風量下的效率。高效空氣過濾器，高效過濾器，高效過濾網，耐高溫過濾器源自高效空氣過濾器試驗方法－GB 13554-2008 ?高效空氣過濾器?將組裝好的過濾器端面向上平放在平臺上，把一塊 102mm×152mm 的木塊背面粘上一塊與木塊同面積厚6.4mm 的閉孔海綿氯丁橡膠。粘橡膠的面放在過濾器濾芯的中心心使 152mm 的那一邊與濾料褶痕平行。木塊正面放一個 2.7kg 的重物，在木塊側面中心處施加一個 15.7N±0.9N 的力，這個力平行于過濾器端面且與濾料褶痕垂直。測量施力后木塊由原來位置的位移。
6.5 阻力
按 GB 6165 規定的方法試驗。
6.6 容塵量
 按 GB 12218 規定的方法試驗。
6.7 濾芯緊密度
將組裝好的過濾器端面向上平放在平臺上，把一塊 102mm×152mm 的木塊背面粘上一塊與木塊同面積厚6.4mm 的閉孔海綿氯丁橡膠。粘橡膠的面放在過濾器濾芯的中心心使 152mm 的那一邊與濾料褶痕平行。木塊正面放一個 2.7kg 的重物，在木塊側面中心處施加一個 15.7N±0.9N 的力，這個力平行于過濾器端面且與濾料褶痕垂直。測量施力后木塊由原來位置的位移。
6.8 耐壓
各類外觀質量、尺寸偏差、效率和阻力檢驗合格的過濾器，應經受 10 倍初阻力的風量通過過濾器并持續60min，重新確認過濾器各部分沒有損壞和變形后，再重復效率和阻力的試驗。
6.9 耐振動

 外觀質量、尺寸偏差、效率和阻力檢驗合格的過濾器， 按國標 GB/T 4857.10 進行試驗。經運輸試驗后的過濾器按外觀質量、尺寸偏差、效率和阻力的要求復檢。
