凈化工程中潔凈室風管分段漏風檢測方法-《潔凈室施工及驗收規范》－GB 50591-2010
發表時間：2018-06-21 18:31:29瀏覽量：【小中大】
附錄A 風管分段漏風檢測方法
A．1 檢測裝置

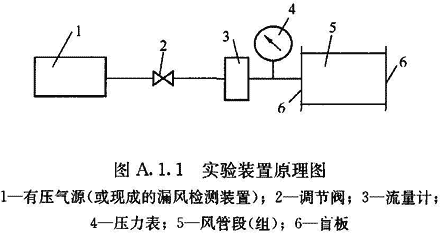

A．1．1 風管漏風量檢測裝置可按圖A．1．1所示。
有壓氣源：額定壓力：大于2000Pa；
額定流量：大于被測系統最大允許漏風量。
壓力表：量程0～2000Pa；精度等于或高于0．4％(滿量程)。
流量計：浮子流量計，精度等于或高于5％(滿量程)。
A．2．1 漏風檢測時應使風管保持以下檢測壓力：總管(與機組的連接管)取1500Pa；干管(總管與支管的連接管)取1000Pa；支管取700Pa(與送風裝置的連接管)?；虿捎霉ぷ鲏毫?。
A．2．2 檢測步驟可按以下內容進行：
1 檢測前應根據設計最大允許漏風量選用合適的浮子流量計，浮子流量計應采用2個或2個以上并聯，并采用相同規格的浮子流量計，并聯浮子流量計的總測量范圍應高于最大允許漏風量20％。當浮子流量計的讀數均為零時，關掉一個浮子流量計，如果其余浮子流量計的讀數仍為零，再關掉一個流量計，直至只剩一個流量計仍為零時，則認為該管段合格，漏風量的計算可按所用未關浮子流量計最小刻度的5倍計算。應重復以上操作，測量的次數應不少于2次。
2 每裝好一段風管(可以含一節或一節以上管道和一個或幾個部件)，先在地面用盲板封堵所檢驗風管的兩端開口，將檢測裝置的出氣管與風管的盲板接口連接(此盲板有接口)。利用有壓氣源向試驗風管內鼓風，調節有壓氣源后節流閥的開度使壓力表的讀數穩定后進行讀數，同時記錄實驗壓力。
3 試驗壓力讀數穩定是指壓力表的讀數的波動范圍在試驗壓力的±5％范圍內。
4 測完后即可將該段(組)風管兩端的盲板拆除后吊裝，吊裝后用膜封好端口，再在地面組裝另一段(組)風管并進行測量。
凈化工程，
潔凈室，潔凈房，潔凈間，潔凈車間，潔凈區凈化工程中潔凈室風管分段漏風檢測方法-《潔凈室施工及驗收規范》－GB 50591-2010檢測前應根據設計最大允許漏風量選用合適的浮子流量計，浮子流量計應采用2個或2個以上并聯，并采用相同規格的浮子流量計，并聯浮子流量計的總測量范圍應高于最大允許漏風量20％。當浮子流量計的讀數均為零時，關掉一個浮子流量計，如果其余浮子流量計的讀數仍為零，再關掉一個流量計，直至只剩一個流量計仍為零時，則認為該管段合格，漏風量的計算可按所用未關浮子流量計最小刻度的5倍計算。
