高效空氣過濾器，高效空氣過濾器檢漏，高效空氣過濾器規范來自高效空氣過濾器光度計掃描檢漏試驗（GB 13554-2008 ?高效空氣過濾器?規范性附錄）

B.1 光度計掃描法試驗過程描述

光度計掃描檢漏試驗適用于檢測高效過濾器的泄漏和密封情況。高效過濾器滲漏指認的標準透過率為 0.01%， 即掃描探頭在過濾器出風面某點處靜止不動時測出的透過率大于 0.01%即認為是滲漏。氣溶膠應與試驗空氣混合均勻，確保被測過濾器整個迎風面上的試驗氣溶膠濃度均勻（空間一致性），還要保持在整個試驗期間氣溶膠濃度恒定（時間一致性）。
B.2 試驗裝置與材料
B.2.1 試驗裝置的構成

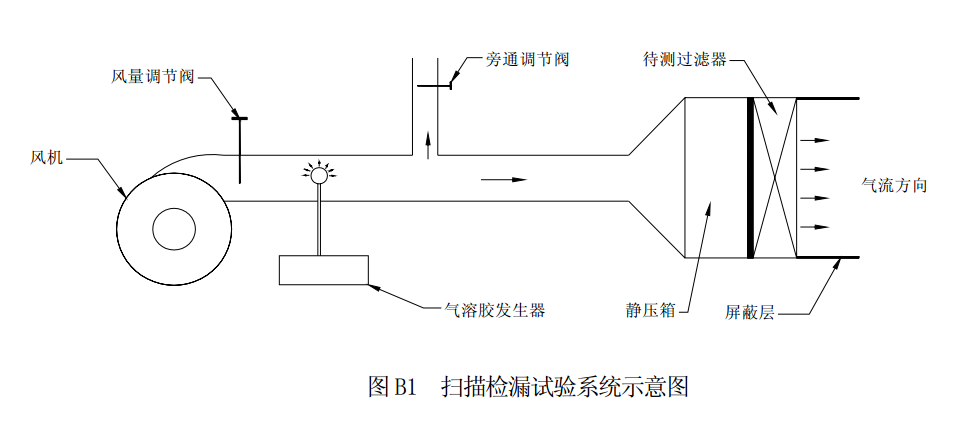

試驗裝置主要包括氣溶膠發生器、風機、管道、風量調節裝置、靜壓箱和光度計等(試驗系統的示意圖見附圖 C1)。氣溶膠發生器為一個或多個工作壓力為 138kPa 的 Laskin 噴嘴，氣溶膠物質可為 DOP、DEHS 等，氣溶膠的質量中值直徑約0.7μm，幾何標準差約 1.8，計數中值直徑約 0.4μm。

B.2.2 試驗裝置的風道系統
風道系統進風量大小可通過調節風機頻率或風量調節閥開度調解，若從室外進風宜設加熱器。
B.2.3 屏蔽措施

試驗裝置中的靜壓箱在與被測過濾器連接時，要求接口處嚴密、不泄漏。同時被測過濾器出風面的邊緣要求有屏蔽，防止掃描過程中，受到外界的氣流干擾。（可采用一定高度的、帶有密封墊片的矩形框架夾緊固定來進行屏蔽，某些場合也采用“風幕”方式來屏蔽。）

B.3 試驗步驟
B.3.1 試驗中通過調節閥門，使被測過濾器的出風面的平均風速為 0.45±0.05m/s。
B.3.2 使用線性或?qū)?shù)刻度光度計進行掃描檢漏試驗。
B.3.3 使用線性光度計時，將被測過濾器上游氣溶膠的濃度調整到 10～20mg/m3 之間，用光度計采樣，調整20光度計指針至滿刻度，然后，讓光度計吸入無塵空氣，調整 0.01%擋的零點。完成上述調整，即可以進行掃描試驗。
B.3.4 使用對數光度計時，將被測過濾器上游氣溶膠的濃度調整到零點之上最小刻度的 1.0×104或更高，然后按廠家說明對光度計進行校準和調零。
B.3.5 光度計的采樣流量為 2.83l/min±10%。注意掃描探頭的尺寸，保證采樣口處的風速等于或略高于0.45m/s 的過濾器試驗風速。
B.3.6 掃描探頭的采樣口距被測過濾器出風側表面的距離約 10～50mm。
B.3.7 矩形掃描探頭的掃描速度不大于 5cm/s，矩形掃描探頭的面積掃描速度不大于 1.55cm/s。
B.3.8 掃描路線應覆蓋整個被測過濾器的表面。沿過濾器周邊另設一條獨立的掃描路線，用于檢查濾芯與邊框的密封情況。探頭往復行走的覆蓋區域可略有重疊。
B.3.9 滲漏不合格的判定：透過率超過 0.01%即判定為泄漏。
